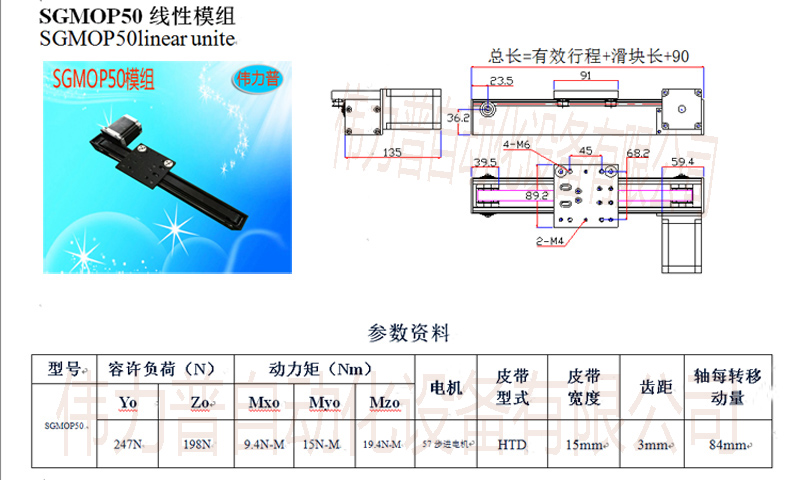

SGIMOP50外置同步带直线滑台

宽度是50MM，滑块宽度89.2MM，模组总宽度,89.2MM，模组

总厚度62.2MM，滑块长度91MM，总长等于有效行程加滑块长度加

（90MM）有效行程根据客户的要求，导轨最长可以做到6米。

电机选配

模组一端伸出一条￠10大小，长度19MM的电机轴，客户可选配57系

列电机，86系列电机，直流电机，或者是100W，200W等伺服

电机，非常简单方便。

电机选配
电机选用VLP公司定制的42系列步进电机或者57系列步进电机，
产品速度
所配皮带是HTD型式3M15宽，同步轮选用是3M15宽28齿，所以同步轮转一圈是走84MM。由此可根据电机转数算出模组速度。
产品精度及负荷

重复定位精度正负5丝，水平安装容许负荷198N，侧着安装容许负荷247N。X方向扭力7.35N-M，Y方向扭力7.35N-M，Z方向扭力

11.76N-M。

产品外观
采用白色氧化处理，非常美观。导轨侧面和底部都有键槽，免去了客户打孔安装的麻烦，可直接安装，非常方便。
