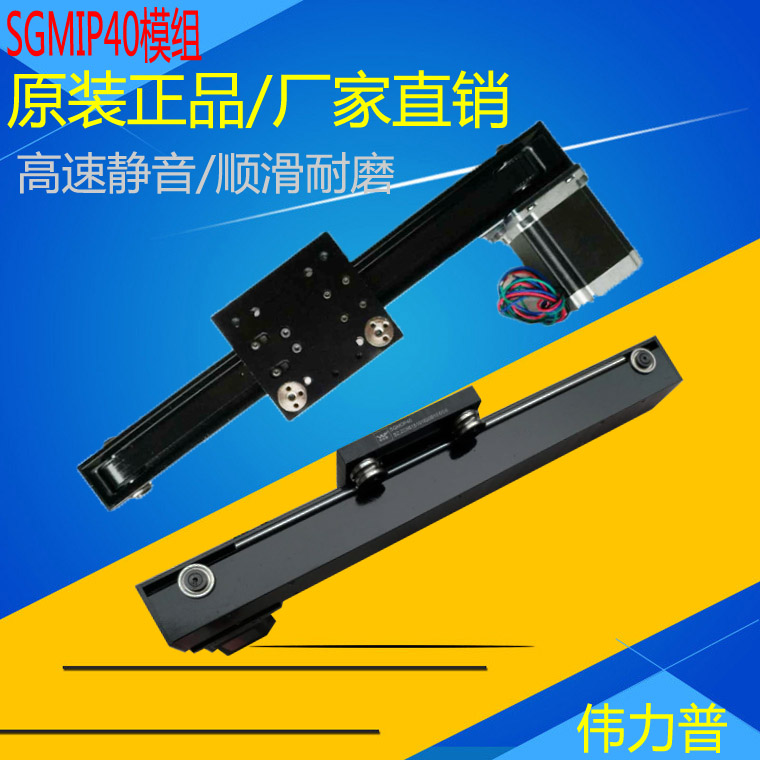

深圳SGMOP外置同步带模组 步进输送带 直线滑台 电动机械手工作台

SGMOP同步带线性模组：

导轨宽度是40MM滑块宽度79.2MM，模组总宽度79.2MM，模组总厚度52.2MM，滑块长度91MM，总长等于有效行程加滑块长度加100MM。有效行程根据客户的要求，导轨长度可以做到6米。

电机选配

电机选用VLP公司定制的42/57系列步进电机，

模组速度

所配皮带是HTD型式3M15宽，同步轮选用是3M15宽28齿，所以同步轮一圈是走84MM。由此可根据电机转数算出模组速度。

模组精度及负荷

重复定位精度正负5丝，水平安装容许负荷198N，侧着安装容许负荷247N。X方向扭力8N-M，Y方向扭力15N-M，Z方向扭力17N-M。
